특  징

Labview 프로그램에 의한 사용하기 편리한 시스템

검사물에 맞는 음향방출 시스템 주문 제작

다양한 크기의 제품 검사

물체의 변형, 균열, 누설 또는 파괴시에 손상정도를 비파괴적으로 검사하는 시스템

가소성에 의한 변형이나 미세한 파괴의 진행 과정을 실시간으로 관측 가능

여러개의 AE센서를 사용하여 결함의 위치 파악 가능

가동 중인 설비의 진단가능

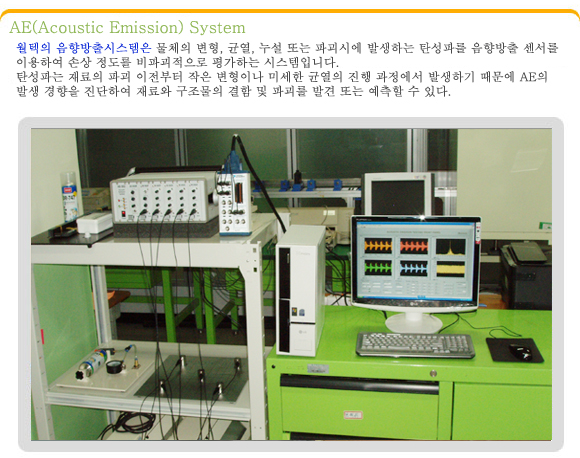

AE 개요

AE분석기는 NDT에 적용할 수 있는 광범위하게 전개되는 파워풀한 기술이다. 예를 들면 메탈 압축용기,

파이프시스템 혹은 리액터(교류회로에 유로저항을 주는 장치) 및 유사한 상황에 적용가능.


NDT Testing에 적용 가능한 소재 - 육중하게 기계적으로 압축된 부품 혹은 열 강화 플라스틱,

  항공우주산업에 사용되는 혼합물체 성질

자료연구 - 재료특성의 연구, 기계장치 파손, 고장, 손상반응

연구와 품질 정확성 - 용접 모니터링, 내부건조처리, 세라믹 구성성분의 연구, 스크래치 테스트 등

실시간 누설 및 누출 검사, 작은 값에서부터 직경 10미터의 탱크바닥에 이르기까지의 폭 넓은 구성

  성분의 위치탐색.

지질 및 극소의 전파 검색

커다란 변압기(트랜스)에서 고전압 일부 방전, 방출의 감지 및 위치탐색.

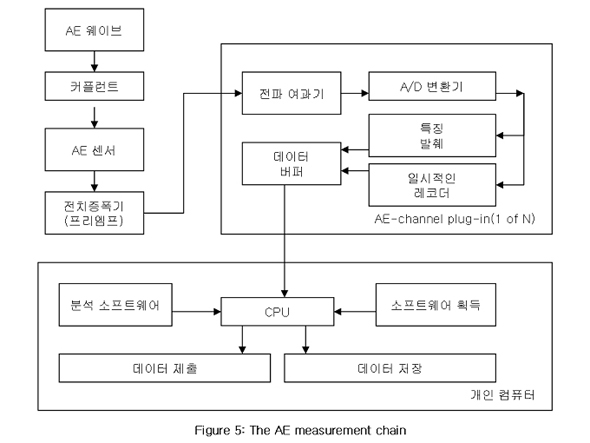

AE Measurement Chain

커플런트에서 PC에 이르기까지 AE측정 개요를 보여준다. Piezo-electric sensor는 모든 AE 테스트에 가장 적절

함을 증명했다. 센서는 튼튼하고 매우 민감하다. 최적의 주파수(frequency)범위 선택은 기대되는 AE-source

(근원)과 파장 전파의 조건, 감쇠(attenuation)와 거리에 따라 결정된다. 완벽(integrity)을 위한 메탈 압력용기를

테스트 시, 보통 주파수 범위는 100에서 300kHZ가 선택된다. 콘크리트와 플라스틱 재료를 측정 시, 종종 더 낮은

주파수의 선택을 요구한다.

만약, 방해가 되는 소음이 다른 수단에 의해 제거되지 않는다면, 또한 source mechanism이 적절하게 wide band

된다면, 더 높은 주파수의 선택이 더 짧은 탐지거리의 비용에서 시그널을 소음비율로 증진시킬 것이다.

선택된 주파수범위는 AE-채널 플러그 인 보드에서, 프리앰프(preamplifier)에서 주파수 여파기(filters), 센서에

의해 정의된다.



Specification: Acoustic Emission System



  - 증폭기 : 4채널, 30/40/50/60 dB, 10~1000Khz
  - Pulser : 150V square pulser,1채널
  - Sensor : 압전 세라믹 타입 10~1,000khz
  - 전자증폭기 : 주파수 1~3MHz이내,  게인 10~50dB
  - 필터 : 4채널이상
  - Peak Detector 및 Counter : 4채널
  - AD 컨버터 : 4채널
  - Event count : 30,000 hit/s 이상(2.5MB/S 데이터값)

부대부품

  - 음향신호분석장치 1SET
  - 음향방출(Loading 장치) 장치 1대
  - 음향방출시험용 시험편 5개
  - AE 센서(100~400khz) 5개
  - 초음파 센서(300khz) 2개
  - 신호케이블(1.5M 이상) : BNC-MC 7개, BNC-BNC 3개
  - AE 신호 표시 및 분석용 PC(Window XP) :

     코어듀어 2.1GHz, 15인치 이상 TFT LCD

  - 음향방출 분석용 프로그램
  - Transient 기록기 1개
  - 칼라레이져프린터(A4용) 1대
  - 이동용 장비 케이스 1개



 음향방출 시스템 테스트 시편

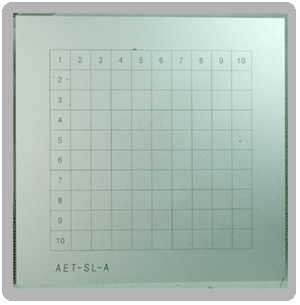

             < 위치 검출 테스트 시편 >

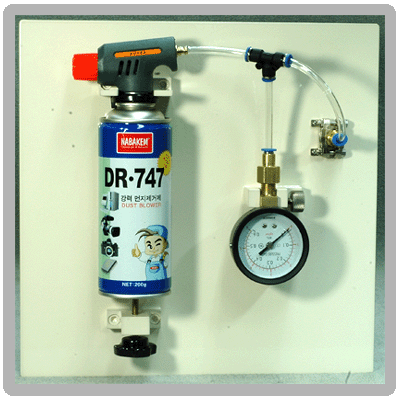

                  < 누수 검출 테스트 시편 >

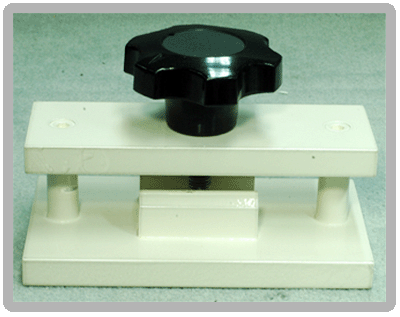

                     < 변형 검사 테스트 시편 >

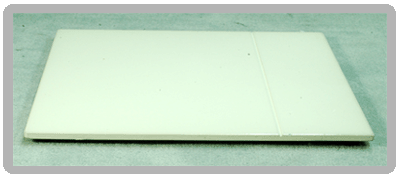

                         < 파열 테스트 시편 >



 적용분야

■ 자기 디스크의 Head touch 검출
고속으로 회전하는 자기 디스크의 미세한 돌기와 자기 헤드와의 접촉음을 검출하고 자기 디스크의 품질을 관리합니다.

■ 소형 모니터의 이상음 검출
모터와 팬의 이상음 레벨로 제품의 양부를 판정합니다.

■ 합판의 접착성 검사
합판에 하중을 가할 때 발생하는 AE로 접착 불량을 검출합니다.

■ 파이프의 용접 불량 검출
파이프 등의 용접이 불량한 경우에는 AE가 발생하는 것을 알 수 있습니다.

■ 제품 내부의 이물질 검지
납땜 등의 이물질이 제품의 내부 벽면에 있는지를 검사합니다.

■ 드럼통의 미세한 구멍 검출
드럼통에 공기를 주입했을 때, 누출 등을 검사하여 제품의 양부를 판정합니다.

■ 공구 모니터

숫돌이 공구에 접촉하는 순간을 파악하여 숫돌의 송출 속도를 제어하고, 공구의 손상을 검사하여 제품의 품질 향상에 기여합니다.

■ 재료시험 및 기타

인장 시험, 파괴 시험. 초전도에서의 담금질 현상의 검출. 변압기의 코로나 방전 검사.

■ 설비진단

회전기의 설비 진단에 사용되고 있으며 특히 저속 회전기의 진 단에 적합합니다.

■ 대형 구조물의 건전성 진단

압력용기, 교각, 압연기의 균열 감시.배관, 파이프, 저장 탱크 등의 누수음 검출.

■ 토목관련 안전검사

산사태의 징조음, 터널과 지하의 균열 발생음을 감지합니다.







 ※ 견적 및 기술 문의는 당사로 전화 및 메일로 상담 부탁드립니다
