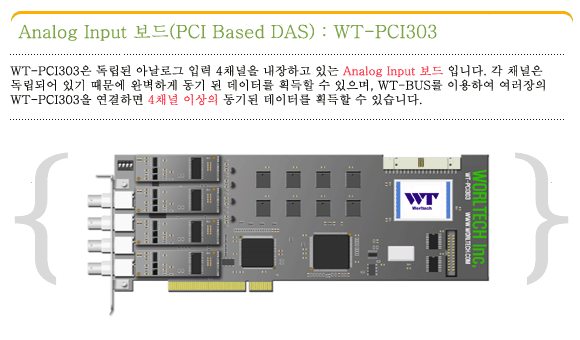

WT-PCI303 카다로그

WT-PCI303은 32Bits PCI BUS구조로 설계되어 Windows Plug and Play를 지원하여 사용자가 쉽게 장착 가능하며, 특히 보드의 모든 상태를 프로그램으로 제어할 수 있도록 설계되어 있습니다. 또한 Windows 98/2000/XP에서 보다 좋은 성능을 낼 수 있도록 제작되었습니다.

아날로그 입력 채널은 12 Bits Resolution으로 최대 샘플링 속도는 각 채널 당 5MHz이며, 각 채널의 입력전압 범위(Voltage Range)를 ±1V, ±2V, ±5V, ±10V 로 사용자가 설정할 수 있습니다.

 ㆍ Bus : IBM PC Bus (32bits PCI Interface)
 ㆍ Size : 266 * 114 mm

 I/O Signals
 ㆍ Analog Input : Single-Ended 4 Channels or Differential 4 Channels
 ㆍ Digital I/O : 8 Channels

 A/D Conversion
 ㆍ Complete 12 bit A/D Conversion
 ㆍ Type of ADC : Successive Approximation
 ㆍ A/D Channel : Single-Ended 4 Channels or Differential 4 Channels
 ㆍ Input Voltage Range : ±10V, ±5V, ±2V, ±1V
 ㆍ Resolution : 12 bit 1 in 4096
 ㆍ Maximum Sampling Rate : 20 MHz for each channel
 ㆍ Streaming to Disk Rate : 3 MHz (Tested on Pentium III 700)
 ㆍ Input Impedance : 10 MΩ
 ㆍ A/D Trigger Mode : Programmable Timer, Software, External Trigger
 ㆍ A/D Trigger Event : Analog Input, Digital Input, WT-BUS
 ㆍ Data Transfer : Programmed I/O, Interrupt, DMA

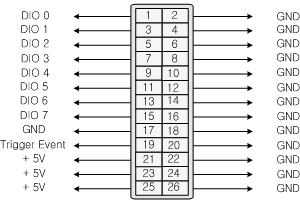

 Digital Input
 ㆍ D/I Channel : max 8 Channels
 ㆍ TTL Compatible Input
 ㆍ Low Voltage Level : 0 ~ 0.8V
 ㆍ High Voltage Level : 2V ~ 5V
 ㆍ Input Load : Low 0.5V(0.2mA), High 2.7V(20mA)
 ㆍ Data Transfer : Programmed I/O

 Digital Output
 ㆍ D/O Channel : max 8 Channels
 ㆍ TTL Compatible Output
 ㆍ Low Voltage Level : 0 ~ 0.4V
 ㆍ High Voltage Level : 2.4V ~ 5V
 ㆍ Input Load : Low 0.5V(0.2mA), High 2.7V(20mA)
 ㆍ Data Transfer : Programmed I/O

 Supported S/W
 ㆍ Platform : Windows 98, Windows ME, Windows 2000, Windows XP
 ㆍ WT-XMaster Utility Software
 ㆍ Library : C/C++, C#, Visual Basic, Labview, Delphi
 ㆍ Plenty of example codes

 ㆍ WT-LXT2 set




 ㆍ CB-SPN-LA : BNC-악어클립 Cable




 ㆍ CB-SPN-LB : BNC-BNC Cable
