특  징

  Labview 프로그램에 의한 사용하기 편리한 시스템
  자체적으로 제작한 초음파 펄서/리시버와 DAQ 보드를 사용하여 크기가 작고 제작비용이 저렴
  정밀한 구조의 스캐너를 사용하여 높은 분해능 구현
  검사물에 맞는 초음파 시스템 주문 제작
  폭넓은 주파수(0.5 - 100 MHz) 범위를 카바하여 다양한 크기의 제품 검사
  RF로 연결하여 여러 곳에서 모니터링 가능

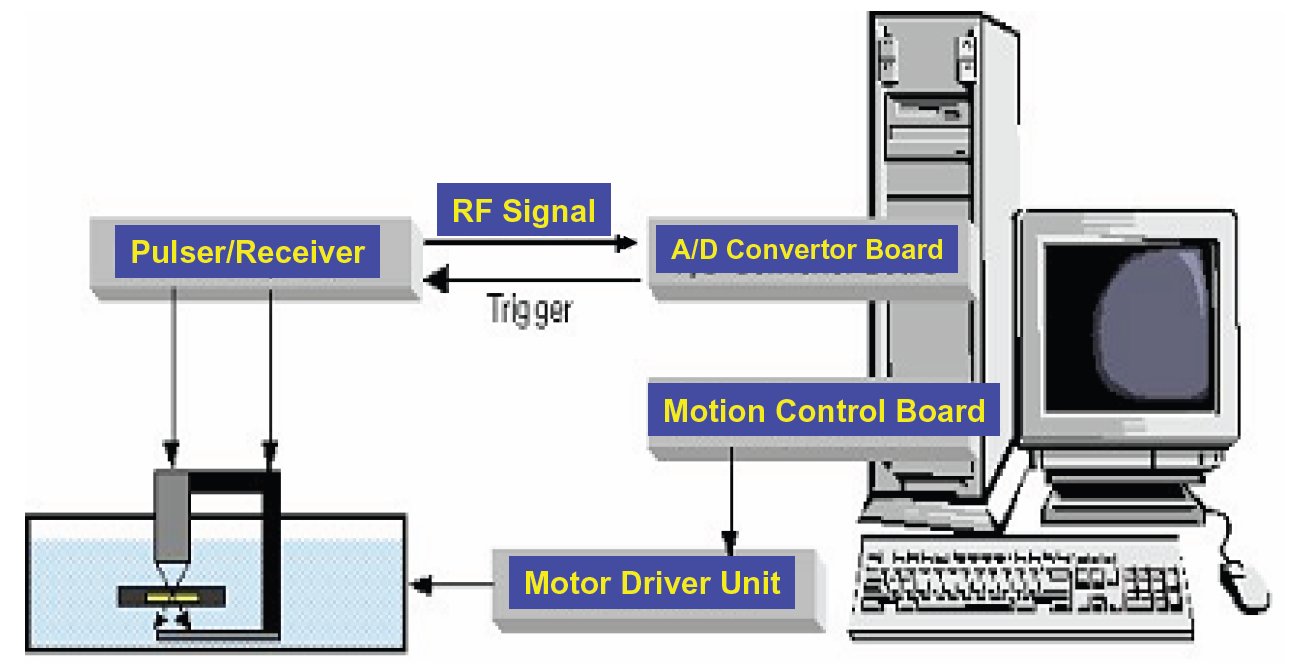

구  성

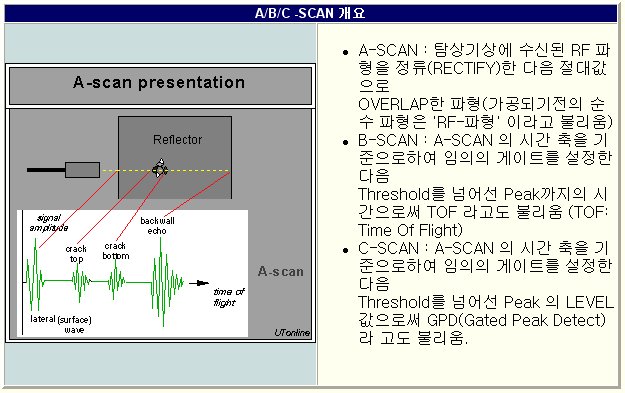

A/B/C-SCAN 개요

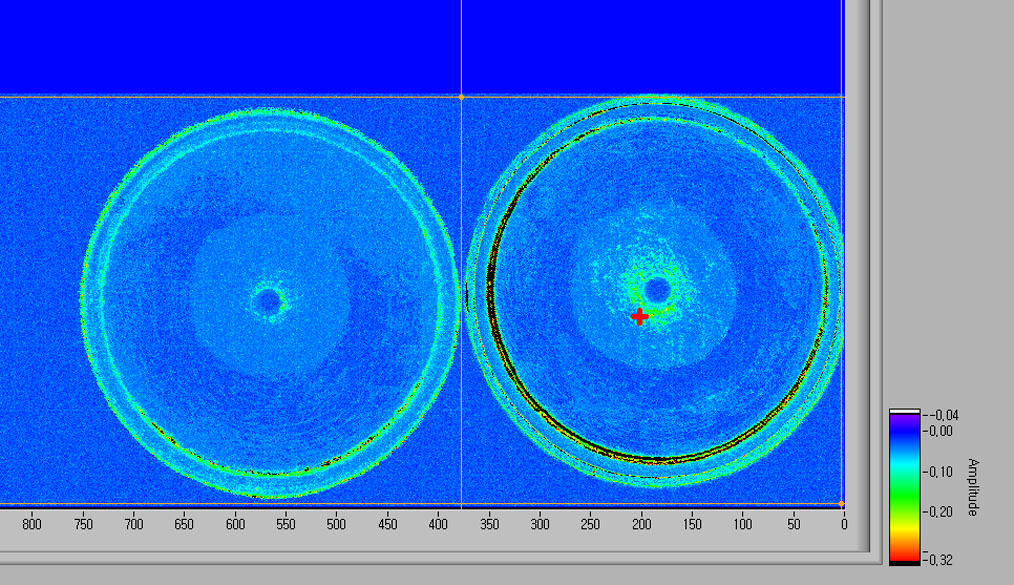

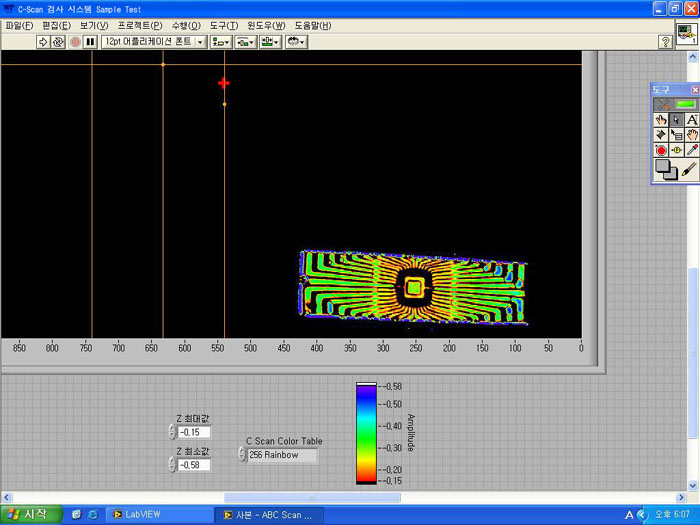

SAMPLE

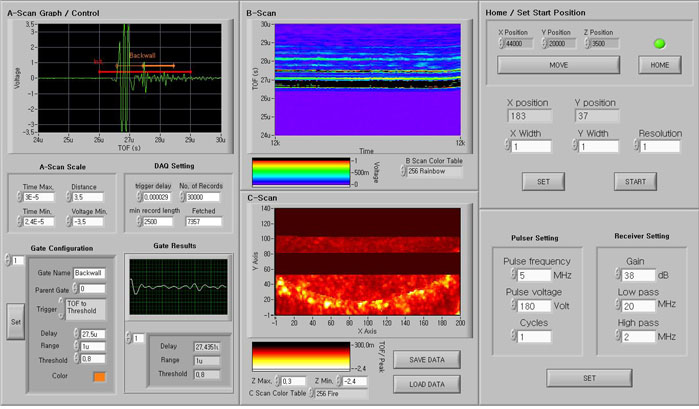

C-SCAN 제어 S/W



Specification: Automated Ultrasonic Flaw Imaging System

 1. Scanning Range: 900mm*900mm*800mm (W * L * H)

 2. Pulser/Receiver : PRC-035  (35Mhz Band Width)

 3. Analog to Digital Converter : Gage Scope 1250 (12Bit Resolution, 50 Mega Samples/sec)

 4. Motion controller : 5 Axis

 5. Motors: Step Motor (Sanyo Denki , 5상)

 6. Application : Ultrasonic flaw detection of composite material

                      C-Scan imaging of metal parts

 7. Transducers: Immersion, Focus length: 60mm

                       Frequency: 1Mhz, 2.25Mhz, 5Mhz

                       Diameter: 0.5 inch

                       Type: Broaband, Power, General

 8. Features:  Automatic Swivel Control (탐촉자 각도를 검사체에 수직으로 유지 하는 기능)

               Automatic Water Path Control (탐촉자-시험체의 물간 거리를 자동으로 유지)

               Display option: RGB, Gray Scale, Threshold

               R-Y, X-Y, Y-H scan 지원 (Cone, Plate, Round, Pipe 모든 형태의 검사체에 적용)



 ※ 견적 및 기술 문의는 당사로 전화 및 메일로 상담 부탁드립니다
