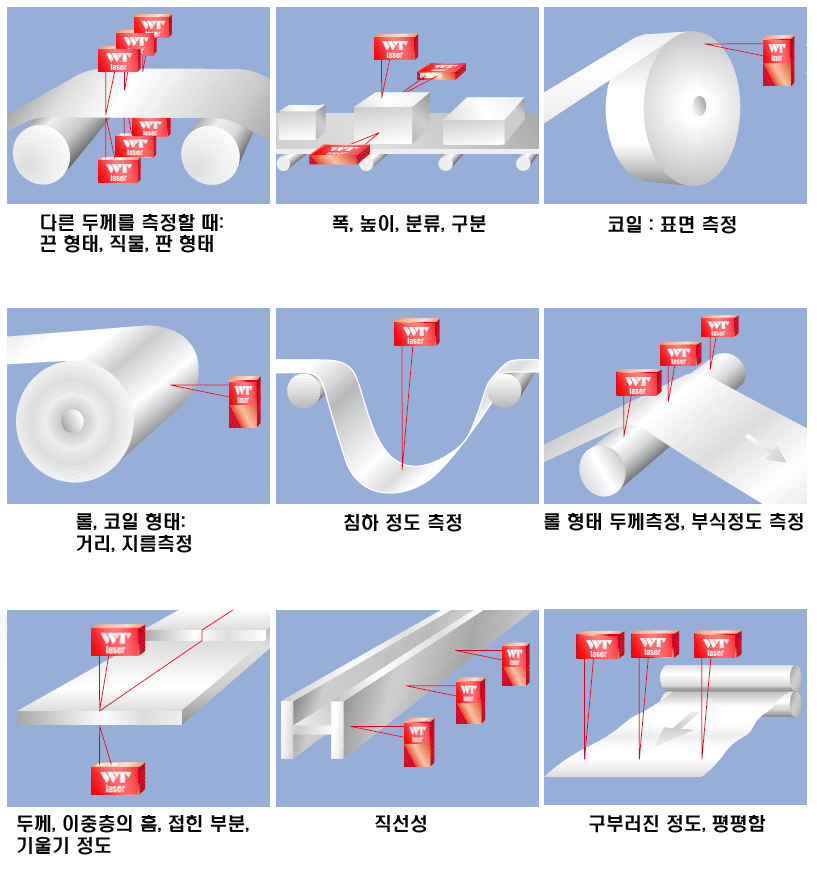

SLAB 두께 측정, 실리콘 웨이퍼, 목재, 건자재 보드, 부직표, 기타 시트 재질 두께 측정

 본사는 고정밀, 고안정성의 두께 측정기와 센서 및 실시간 관리 프로그램을 설계, 시공해 드립니다.

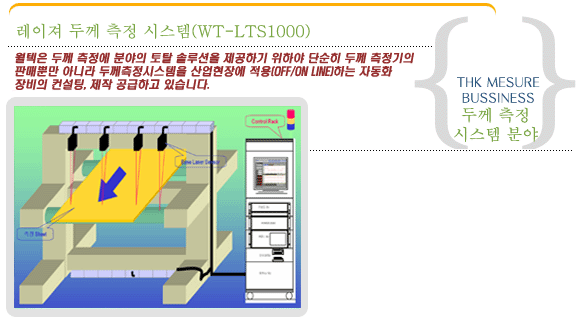

< 3 Point 고정식 측정(On-Line) >




 < Sensor 이동식 측정(On-Line) >



< Sensor 이동식 측정(Off- Line) >



 < Sensor 고정식 측정(On-Line) >

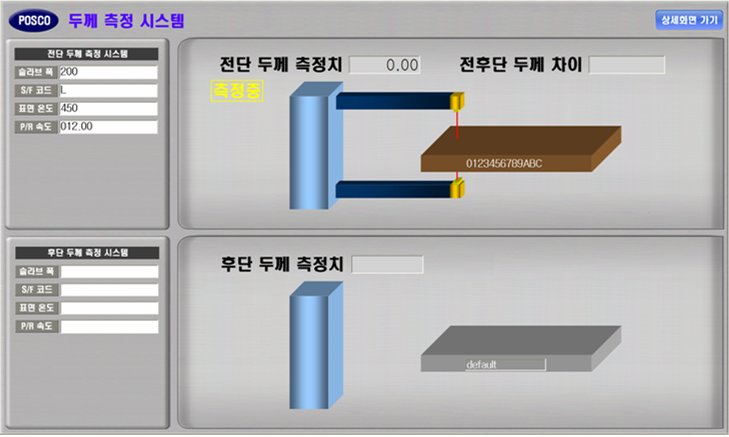

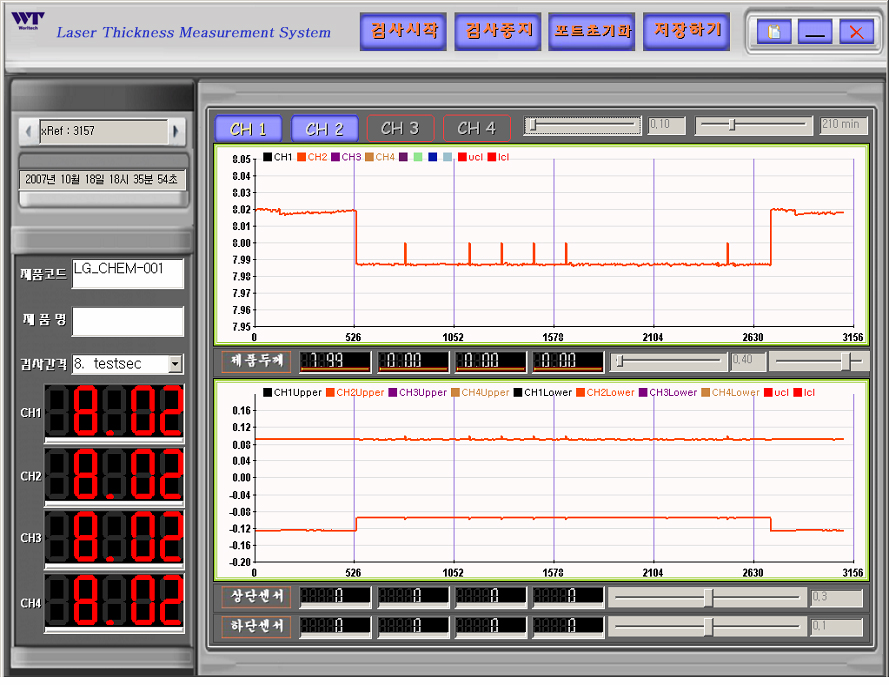

◆ 비접촉두께측정시스템 S/W Program Example.

 ※ 측정 환경이나 사용자 요구에 따라 Display 화면은 바뀔 수가 있습니다.

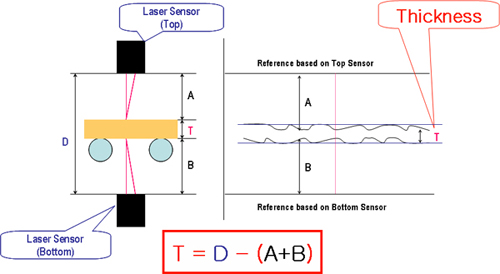

측정원리는 LASER SENSOR 1 이용하여 센서와 측정물체 상부까지의 거리(A)를 측정하고 LASER SENSOR 2를 이용하여 센서와 측정물체 하부까지의 거리(B)를 측정하여 센서 사이의 거리(D)에서, A+B를 뺀 거리 즉 D-(A+B)가 측정물체 두께 “T”가 됨

측정 Thickness T = D-(A+B)





 측정방식 : Laser Displacement Measurement

 시스템 측정 분해능 : 1um (High Accuracy)

 시스템 측정 정확도 : 5~200um(측정환경/설계방법에 따라 변동)

 데이터 전송 : Rs-232/422 Protocol

 시스템 납품기간 : 보통 발주 후 3개월 이내.



◆ 비접촉두께측정시스템 적용사례

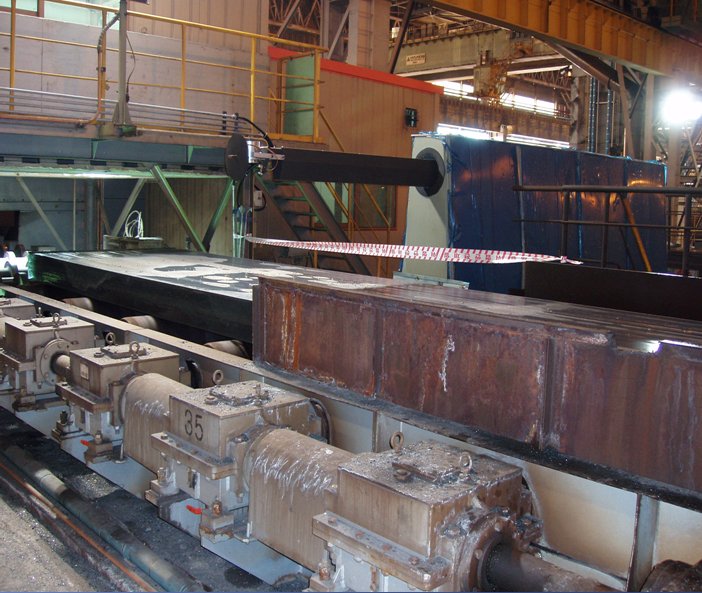

                       < Slab 두께 측정 시스템 >



 ◆ 비접촉두께측정장치 샘플 테스트

   ※이미지를 클릭하시면 큰사이즈로 보실수가 있습니다.

















 ※ 견적 및 기술 문의는 당사로 전화 및 메일로 상담 부탁드립니다.

   측정 환경(ON-Line, Off-Line), 측정 재질 특징(재질, 두께, 길이등의 정보), Data    Display 방법등(예:현장에 LCD로 데이터 표시 Or 컴퓨터 S/W 처리) 기타 정보를 자세    히 알려주시면 문의사항에 좀더 정확한 답변을 해드릴수가 있습니다.
