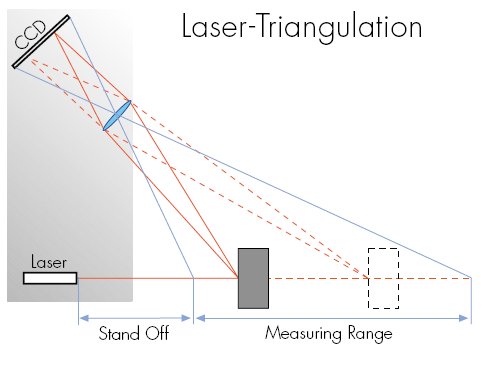

Polaris 센서는 삼각형원리를 이용하여 작동합니다. 센서에서 나온 레이저 빔은 측정할 물체의 표면에 눈에 보이는 점을 하나 찍습니다. 거리에 따라 레이저 옆에 있는 CCD라인 스캔 카메라가 이 점을 다양한 각도에서 보여줍니다. 각도와 카메라와 레이저의 거리를 이용하여 물체와 센서 사이의 거리를 계산합니다.

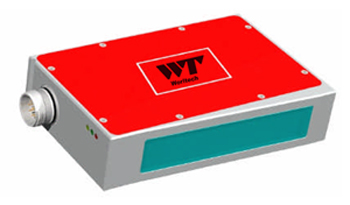

| 형식 |
WT-PH640/200 |
WT-PH270/100 |
| 측정범위 |
640+200m |
270+100m |
| spot 직경 |
Laser Diode, 670nm(red) |
| 분해능 |
2um |
6um |
| 직진성 |
±0.1F.S |
| 보호구조 |
IP65 |
| 전원전압 |
18-30V DC |
| 소비전류 |
Max, 250mA |
| 무게 |
2.45lbs (1100g) |
| 크기(L * H * W) |
6.61" * 1.54" *
4.29" |
| 아날로그 출력 |
4-20mA, electrically
insulated |
| 시리얼 인터페이스 |
RS-485, optoisolated, up to
230kBaud |
※ 측정범위에 따라 주문자 방식으로 센서를
공급해 드립니다. 당사로 문의주시기 바랍니다.
|
