1. 단층 및 다층 도금두께를 정밀히 측정 가능
2. 평면 및 곡면 측정 가능
3. 비파괴검사 방법으로는 측정하기 어려운 35um 이상의 두꺼운 도금층도 측정할 수
있음
4. PC와 연결하여, 측정 데이터의 저장, 편집, 분석이 가능
5. 장비 셋업을 리콜할 수 있어, 측정 시마다 도금층과 모재 조건을 셋업할 필요가 없다.
6. 전해액의 누수가 없음
7. 사용자 편의에 중점을 두고 개발
8. 다층 측정의 경우에 Wait 기능과 Pre-etching 시퀀스 기능 추가 |
|
 |
 |

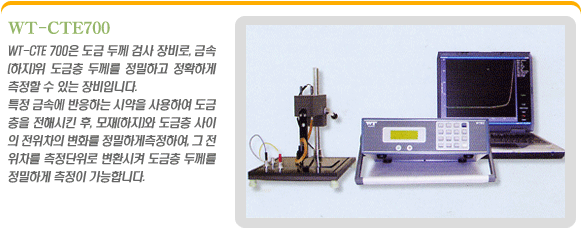

전해식 도금두께측정기는 특정한 금속에 반응하는
시약으로 도금층을 전해합니다.
이 시약을 통하여 전류를 흘려보내고 도금층과 하지사이에 흐르는 전위차를 지속적으로
감지합니다.
도금층이 전해되기 시작하면서 하지를 만나기 시작하면서 전위차가 나타나기 시작합니다.
그리고, 도금층이 모두 전해되면 전위차가 극대화되는데 계기는 여기서 멈추게 되고 이를
도금두께의 측정단위로 환산하여 표시합니다.
|
|

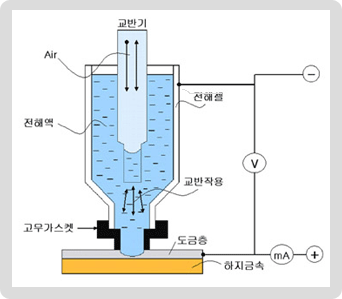

| 위의 그림을 보면 셀은 전해액(시약)으로 채워지게 됩니다. 교반장치는 분해된 도금 성분이 아래로
가라않는 것을 막기위해 시약을 섞어주는 기능하여 보다 정확하게 전위차를 찾을수 있도록 도와줍니다.
전원의 변화에 측정값이 영향을 받지 않도록 직류를 발생시키는 정전류장치에는 전해전위 검출장치가 연결되어
있는데, 도금층이 모두 전해되었을 때 발생하는 전위차가 극대화되는 지점을 찾고 증폭하여 하지점이
발견되었을 때에 그 값을 통제부로 전송합니다. 통제부는 전기적인 신호를 인가하고 출력하는 신호를
처리하는 하드웨어 부분과 하드웨어 제어부, 도금 두께 결정 알고리즘 등을 포함하는 소프트웨어 부분으로
구성되었고 계기의 각 부분을 통제합니다. 시스템의 동작에 따라 LED와 LCD 혹은 컴퓨터 프로그램의
메시지를 통해 동작 상황을 출력합니다. |
 |
| 표시방법
|
액정 LCD, 컴퓨터 모니터 화면
|
| 표시내용
|
두께측정치, 자동소수점, 도금명/하지, 전해액, 전해속도(전류),
측정감도, 교반속도, 단위 |
교반방식
|
Air 교반방식 |
사용 가스켓
|
A |
측정범위(최소~최대)
|
0.006㎛~300㎛ |
측정단위
|
0.1㎛ |
최소측정면적
|
2.0Φ |
전해속도
|
0.5㎛ |
정전류원
|
2가지 모드(10mA, 20mA) |
다층도금에 측정설정
|
수동설정 |
사용전해액 표시
|
수동선택 |
측정물에 대한 자료 저장
|
자료저장가능 |
통계처리
|
평균치, 최대치, 표준편차, 그래프 |
크기
|
W(250mm) X L(300mm) X H(300mm) |
인쇄기능
|
인쇄가능 |
승인규격
|
ISO(국제표준화기구 2177, KS D0246 |
전원
|
AC 230V 10%, 50 / 60 Hz, 20W |
제품구성품
|
계기본체(WT-CTE700), 측정대, 시약(ES-01,
ES-02), 가스켓, 전해셀,
표준시편(Ni/Cu Base, Zn/Fe Base), 기타 액세사리s |
|
 |
• 아연(Zinc)등과 같은 기계 부품의 도금 두께
측정에 쓰입니다.
• 저렴한 가격으로 주로 도금공장에서 많이 사용됩니다.
• 형광X선도금두께측정기 등과 같은 비파괴 도금두께측정기 등과 같은 비파괴도
금두께측정기의 측정
값 검증 및 표준판(시편) 제작용으로 사용됩니다.
|
|
| |
|
|
|
|
