POS : Process Operator Station(운전자 감시제어 스테이션)
PES : Process Engineering Station(엔지니어링 스테이션)
RCS : Remote Control Station(원격감시제어반)
       - iMS : intelligent Main Control Station
       - iRS : intelligent Remote Control Station
TM/TC : Telemetering telecontrol system(원격감시제어시스템)
Network : 동축/광케이블 등
기타주변장치(통신장치 및 프린터)
       - APT : Alarm Printer(경보출력프린터)
       - LPT : Logging Printer(장표출력프린터)
응용소프트웨어

1. Main CPU
32/64bit Process
RAM : 512MB(이상)
HDD : 80GB(이상)
Dual Ethernet Card(*이중화Option)

2. Color Monitor
Size : 21inch TFT LCD
해상도 : 1280x1024이상

3. 주변장치
CD-RW Driver(O/S Installation)

4. 사용자Interface
운영자 Keyboard/Mouse

5. OS
OS : 한글 Windows-NT,XP,2000

1. 프로세스 감시 및 제어기능
① 프로세스의 감시 및 제어
② 각종 Parameter의 설정

2. 시스템유지 및 관리기능
① 제어프로그램의 Download
② 각종경보 및 장표의 출력

3. 자기진단기능

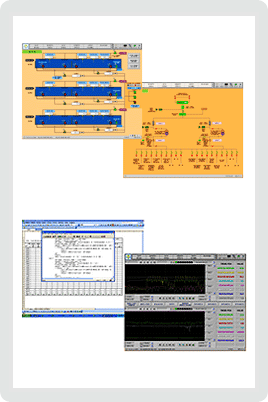

4. 주요 운영 화면
① 시스템 구성화면
② Overview화면
③ Graphic화면
④ Group화면
⑤ Trend화면
⑥ 경보표시화면
⑦ Report

1. Main CPU
32/64bit Process
RAM : 512MB(이상)
HDD : 40GB(이상)
Dual Ethernet Card(*이중화Option)

2. Color Monitor
Size : 21inch TFT LCD
해상도 : 1280x1024이상

3. 주변장치
CD-RW Driver(O/S Installation)

4. 사용자Interface
운영자 Keyboard/Mouse

5. OS
OS : 한글 Windows-NT,XP,2000

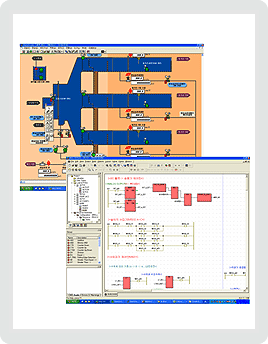

1. POS 운전화면(HMI)의 작성
① Windows기반
② TCP/IP Protocol

2. RCS엔지니어링 DB의 작성
① RCS구성
② Loop Control Logic작성
③ Parameter 설정
④ Sequence Control Logic작성
⑤ RCS간 통신 입/출력 구성

3. 주요공정그래픽화면
① RCS구성 모니터링
② Loop 모니터링
③ Sequence 모니터링
④ 시스템 모니터링 진단


- 고속의 32비트 Micro Processor을 탑재
- Sequence 기능
- Loop제어기능( PID 제어, 논리연산, FeedBack제어,비율제어)
- 입출력 및 Data 송.수신 기능을 수행
- 상황실의 운영컴퓨터(POS,PES)와 연계하여 시스템의 효율적인 운영,관리를 수행

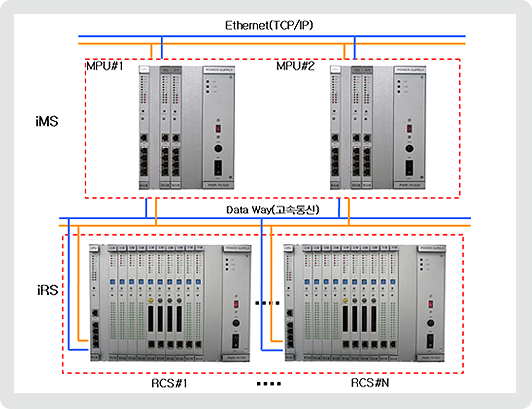

① RCS는 현장에 따라 iMS와 iRS을 조합하여 구성하며 Real Time OS을 채택하여 국제표준언어인 LD,SFC,FBD,IL,ST등을 사용

② iMS는 설비 자동화시스템의 중추가 되는 부분으로 선택적으로 시스템 이중화(CPU,통신,전원 모듈)로 구성합니다.

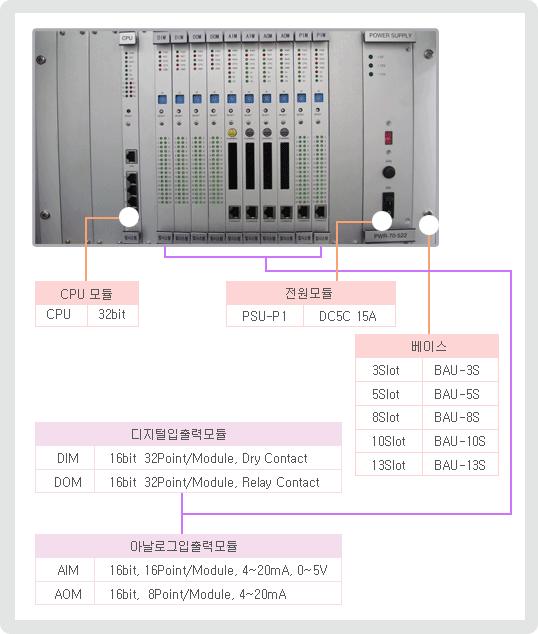

③ iRS는 CPU 모듈,통신모듈,입출력 모듈(DI,DO,AI,AO,PI),전원모듈로 구성.



① IL · LD · SFC등 언어로 프로그램 작성/디버깅/모니터링
② Real Time O.S를 사용 Loop제어, Sequence제어,Data연산처리,고속Data통신등을 수행
