측정 대상의 파괴 없이 특히 한쪽 면의 접촉으로도 두께 측정이 가능하여 기존의 방법으로 측정이    불가능한 곡선 부분과 제품의 중간 부분의 마모나 두께를 정확히 측정할 수 있습니다.
작업 공정 간소화와 더불어 검사 시간을 단축 시킬 뿐만 아니라 제품의 정확한 품질 관리를 할 수 있어 사용자에게 비용 절감 및 품질 향상 효과를 가져다 줍니다.



• Echo-to-Echo(에코/에코) 측정 방식을 이용하여 최소
• 1.27mm부터 102mm까지의 두께를 측정 할 수 있습니다.

• Pluse-to-Echo(펄스/에코) 측정 방식을 이용하여 최소
• 0.63mm부터 280mm까지의 두께를 측정 할 수 있습니다.

• 측정 재질에 따라 측정 모드를 선택 할 수 있습니다.
•
• Echo to Echo Mode(에코-에코 모드)
• 두 개의 게이트를 사용하여 측정

• Interface to Echo Mode(인터페이스-에코 모드)
• 플라스틱이나 더 두꺼운 재질을 측정할 수 있습니다.

• A-Scan Mode(A-스캔 모드)
• 정류 반파(+ / -), 생파형을 볼 수 있는 모드입니다.

  B-Scan Mode(B-스캔 모드)
• 시간축 단면도, 한 화면당 15초간의 측정결과(그래프 형태)를   디스플레이해주는 모드입니다..



• • 현장 사용시 유용하게 사용되는 알람 모드(Alarm Mode),기능이 내장되어 있습니다.

• • 작동이 용이하며, 거친 작업 환경에 견딜 수 있도록 알루미늄으로 본체를 감쌌습니다.

• • 특별한 메모리 기능으로 마지막 측정 값과 셋팅 기능들이 기기에 저장됩니다.

  • 12,000의 측정값 및 파형 (알파벳 숫자 저장)

  • 여러 가지 캘리브레이션 옵션 : 한 포인트, 두 포인트 캘리브레이션 혹은 재질 리스트에서 선택

  • Auto Find로 탐상 포인트를 찾아내고 파형을 볼 수 있도록 디스플레이 세팅을 조정

  • 데이터를 PC로 전송하기 위한 윈도우 PC소프트웨어



• 알람 모드(Alarm Mode):측정값이 사용자가 설정 한 기준 값(최소값 또는 최대값)을 벗어나면
• 경고음이 울리고 경고 램프가 표시되는 기능

•
• 고속 스캔 모드(Fast Scan Mode):일정 부분이 아닌 넓은 범위를 측정할 때 사용. 매초 32번의 측   정이 일어나며 측정치 중 최소 값을 찾아 디스플레이 하는 기능

•

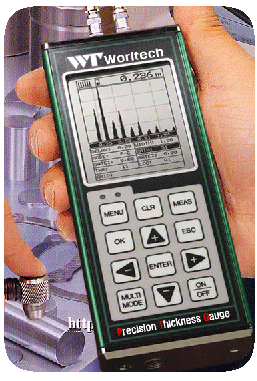

1. WT-640 초음파 두께 측정기
2. WT-DS0510 5MHz 기본 듀얼탐촉자
3. WT-C01-N 알루미늄 가방
4. WT-C35-N 커플런트 (120ml)
5. 사용설명서(한글)

WT-640 Specifications

동작 원리

초음파 펄스/에코 (정밀-일반 적용)
초음파 인터페이스/에코 (정밀-두꺼운 재질)
초음파 에코/에코 (정밀-얇은 재질 및 페인트 관통 모드)

탐촉자

 1 ~ 10 MHz 주파수 범위(5MHz 기본형 듀얼탐촉자)
Lemo 커넥터

측정 모드

Echo to Echo mode, Interface to Echo mode, 알람, 스캔 모드, A-Scan 모드, B-Sacn 모드

측정 범위

펄스/에코 모드 : Steel의 경우 0.63mm ~ 280mm 까지 측정 가능.

에코/에코 모드 : Steel의 경우 1.27mm ~ 102mm 까지 측정 가능.

※ 탐촉자 종류에 따라 측정 범위는 조금씩 다릅니다. 측정하고자 하시는 재질이나 두께를 알려주시면 적합한 탐촉자를 추천드리겠습니다.

측정 분해능

 0.01mm (0.001 inch)

초음파 속도 범위

 1250 ~ 9,900 m/s

디스플레이 유형

 디지털 LCD, 조명 선택 가능: on/off/auto(측정시에만 조명 켜짐), inch/mm 표시, Battery 잔류량 표시, 기기 수신 감도 표시

전  원

3 x 1.5v 알카라인 전지 (150 시간)/ 3 x 1.2v NiCad AA 전지 (100 시간) 배터리 전원이 약해졌을 경우, 플래시가 표시되고, 정확한 측정이 불가능할 시에는 자동으로 전원이 꺼집니다.

자동 전원 차단

 미사용 시 5분 후 자동 전원 차단

동작 온도

-10℃ ~ 50℃ (14℉ ~ 122℉)

제품 크기 (H x W x D)

64mm x 165mm x 32mm

제품 무게

배터리 포함 380g

보증 기간

제품 출고 후 1년
