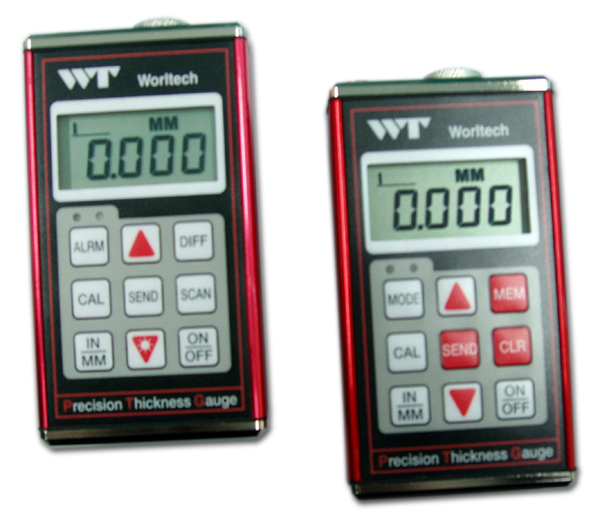

월텍 - 초음파두께측정기 WT-710/720

측정 대상의 파괴 없이 특히 한쪽 면의 접촉으로도 두께 측정이 가능하여 기존의 방법으로 측정이 불가능한 곡선 부분과 제품의 중간 부분의 마모나 두께를 정확히 측정할 수 있습니다.
작업 공정 간소화와 더불어 검사 시간을 단축 시킬 뿐만 아니라 제품의 정확한 품질 관리를 할 수 있어 사용자에게 비용 절감 및 품질 향상 효과를 가져다 줍니다.

WT-700시리즈 카다로그 다운로드

WT-710 기본 사용법

WT-720 기본 사용법

• Echo-to-Echo(에코/에코) 측정 방식을 이용하여 최소
• 0.15mm부터 25mm까지의 두께를 정밀히 측정 할 수 있습니다.

• 측정 재질에 따라 측정 모드를 선택 할 수 있습니다.
•
• Echo to Echo Mode(에코-에코 모드)
• 최소 0.15mm(0.006 inch)이상 얇은 재질을 측정할
• 수 있습니다
• 코팅이나 페인트의 제거 없이, 코팅된 금속의 두께
• 측정이 가능합니다.

• Interface to Echo Mode(인터페이스-에코 모드)
• 플라스틱이나 더 두꺼운 재질을 측정할 수 있습니다.

• Auto Mode(자동 모드)
• 측정 재질의 상태에 따라 측정 모드 전환이 자동으로
• 이루어지게 하는 모드입니다.

Plas Mode(플라스 모드)
• 그래파이트(graphite) 팁을 이용하여 얇은 플라스틱을 측정 할 수 있습니다.

• • 현장 사용시 유용하게 사용되는 알람 모드(Alarm Mode),차이 모드(Differential Mode),데이터 저장
• • 데이터 전송(엑셀과 호환 가능) 모드 기능이 내장되어 있습니다.
• • 작동이 용이하며, 거친 작업 환경에 견딜 수 있도록 알루미늄으로 본체를 감쌌습니다.
• • 특별한 메모리 기능으로 마지막 측정 값과 셋팅 기능들이 기기에 저장됩니다.

• 알람 모드(Alarm Mode):측정값이 사용자가 설정 한 기준 값(최소값 또는 최대값)을 벗어나면
• 경고음이 울리고 경고 램프가 표시되는 기능

• 차이 모드(Differential Mode): 사용자가 설정한 기준 값과 측정값의 차이를 표시해 주는기능

• 스캔 모드(Scan Mode):일정 부분이 아닌 넓은 범위를 측정할 때 사용. 매초 8번의 측정이 일어나
• 며 측정치 중 최소 값을 찾아 디스플레이 하는 기능

• 데이터 출력(Date Reports): RS232 시리얼 포트를 이용하여 PC, 그 외 다른 외부 저장
• 장치에 데이터를 전송할 수 있습니다.(마이크로소프트 엑셀과 호환해서 편집 가능)

1. WT-720 초음파 두께 측정기
2. WT-SSD1575 15MHz 탐촉자 (딜레이 라인)
3. WT-A01-N 알루미늄가방
4. WT-C35-N 커플런트 (120ml)
5. 사용설명서(한글)
6. RS-232C 통신케이블

WT-720 Specifications
동작 원리	초음파 Echo/Echo 방식, Interface/Echo 방식
탐촉자	single element with delay tip 5 ~ 25 MHz 주파수 범위 Lemo 커넥터 1.2m (4ft) 케이블(사용 용도에 따른 탐촉자의 주문 제작 가능)
측정 모드	자동모드(Auto Mode)의 경우 측정모드 자동전환(Echo to Echo mode & Interface to Echo mode), 알람, 차이, 스캔 모드
측정 범위	Steel의 경우 0.15mm ~ 35.50mm 까지 측정 가능
측정 분해능	0.001mm
초음파 속도 범위	1250 ~ 10,000 m/s (0.0492 ~0.3937 in/μs)
디스플레이 유형	디지털 LCD, 조명 선택 가능: on/off/auto(측정시에만 조명 켜짐), inch/mm 표시, Battery 잔류량 표시, 기기 수신 감도 표시
전 원	2 x 1.5v 알카라인 전지 (150 시간)/ 2 x 1.2v NiCad AA 전지 (100 시간) 배터리 전원이 약해졌을 경우, 플래시가 표시되고, 정확한 측정이 불가능할 시에는 자동으로 전원이 꺼집니다.
자동 전원 차단	미사용 시 5분 후 자동 전원 차단
데이터 저장 메모리 (WT-720)	최대 1,000개의 측정값 저장
데이터 그룹수	최대 10개
데이터 출력 포트	Data Bits-8, Parity-None, Stop Bits-1, Baud Rate 1200 RS232
동작 온도	-10℃ ~ 50℃ (14℉ ~ 122℉)
제품 크기 (H x W x D)	114.3mm x 63.5mm x 31.5mm (4.5” x 2.5” x 1.24”)
제품 무게	배터리 포함 0.28kg (10 oz)
보증 기간	제품 출고 후 1년
