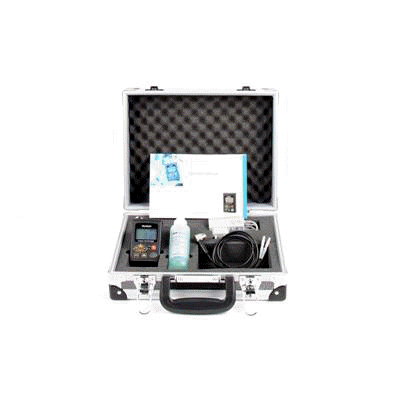

1.WT-630 초음파 두께 측정기
2.WT-DS0510 5MHz 10mm 탐촉자
3.WT-A01-N 알루미늄 가방
4.WT-C35-N 커플런트 (120ml)
5.사용설명서(한글)
6.충전기
7.CD-ROM
8.Helios 2004 Data Control Software
  Program
9.RS-232 Data Cable

10. WT-DS2516: 2.25MHz, 16mm (0.63”) 탐촉자 (Right Angle)
11. WT-DT0510: 5MHz, 10mm (0.394”) 탐촉자 (Straight)
12. WT-DS0505: 5 MHz, 5mm (0.197”) 탐촉자 (Right Angle)
13. WT-DT0505: 5 MHz, 5mm (0.197”) 탐촉자 (Straight)
14. WT-HDT0510: 5 MHz, 10mm (0.394”) 탐촉자 (고온용)
15. WT-C04-H: 고온용 커플런트(120ml)

16. WT-TB05-N: 5단 시편 (Steel)


WT-630 Specifications

동작 원리

초음파 Pulse Echo 방식

측정 모드

표준, 평균, 알람, 차이, 스캔모드, B-Scan 모드

측정 범위

Mild steel의 경우 0.63mm부터 500mm(0.025인치부터 19.99인치)까지
측정 가능

측정 분해능

0.01mm (0.001 inch)

초음파 속도 범위

500 ~ 15,000 m/s (20,000 ~ 590,000 inch/s)

디스플레이 유형

5문자, 그래픽 LCD 조명 선택 가능 : on/off/auto (측정시에만 조명 켜짐)   인치/밀리 표시 기능, Battery 잔류량 표시

표시 언어

한국어, 영어, 기타 외국어(옵션)

전  원

1ea, 3.6V 리튬-이온 충전 배터리

동작 시간

25% duty cycle에서 20시간 이상

자동 전원 차단

미사용시 2분 후 자동 전원 차단

데이터 저장 메모리

최대 1,500개의 측정값 저장

데이터 그룹수

최대 10개 (사용자 설정)

데이터 출력 포트

Serial : asynchronous ; 0, +5V TTL, 8bit, 1 start bit, 1 stop bit,
9600 baud RS232C : Bipolar logic levels provided by serial PC
양방향 통신
 간단하고 빠른 양뱡향 통신을 통해 실시간 트리거 기능
손쉬운 편집
 마이크로소프트의 엑셀 프로그램과 호환 가능
프린터 출력
 Microsoft Windows 95/98/Me/XP와 호환되는 모든 프린터 지원        (Windows 2000/NT는 지원 안함)
실시간 트리거 기능
 실시간으로 측정된 B-Scan 데이터를 PC로 직접 전송

동작 온도

-10 ℃ ~ +50℃ (14℉ ~ 122℉)

제품 크기 (H x W x D)

94mm x 63mm x 33mm (3.70" x 2.48" x 1.3")

제품 무게

배터리 포함 0.19kg (6.7 oz)

보증 기간

제품 출고 후 1년



※ 동영상 로딩 시간이 있으니 조금만 기다려 주시면 플레이 됩니다.

   통합코덱이 설치 되어 있지 않으면 동영상을 보실수가 없습니다. 통합코덱을 다운로드 받아    서 설치 하신후 동영상을 보실수가 있습니다. < 통합코덱 다운로드>



 < 영점 조정 방법 >



 < 음속을 알고 있을때 보정(Calibration) 방법 >



< 두께를 알고 있을때 보정(Calibration) 방법 >
